Python 绘图库 - Matplotlib

Matplotlib 是一个 Python 的 2D绘图库，它以各种硬拷贝格式和跨平台的交互式环境生成出版质量级别的图形。

通过 Matplotlib，开发者仅需要几行代码，便可以生成绘图，直方图，功率谱，条形图，错误图，散点图等

Matplotlib 是 Python 的绘图库，与 NumPy 一起使用，提供了一种有效的 MatLab 开源替代方案。 它也可以和图形工具包一起使用，如 PyQt 和 wxPython。

Matplotlib安装

pip3 install -U matplotlib

安装完后，使用pip3 list 命令来查看是否安装了 matplotlib 模块。

$ pip3 list | grep matplotlib

matplotlib (1.3.1)

通过添加以下语句将包导入到 Python 脚本中：from matplotlib import pyplot as plt

这里pyplot()是 matplotlib 库中最重要的函数，用于绘制 2D 数据。

以下脚本绘制方程y = 2x + 5：

import numpy as np
from matplotlib import pyplot as plt

x = np.arange(1, 11)
y = 2 * x + 5
plt.title("Matplotlib demo")
plt.xlabel("x axis caption")
plt.ylabel("y axis caption")
plt.plot(x, y)
plt.show()

ndarray对象x由np.arange()函数创建为x轴上的值。y轴上的对应值存储在另一个数组对象y中。 这些值使用matplotlib软件包的pyplot子模块的plot()函数绘制。图形由show()函数展示。

作为线性图的替代，可以通过向plot()函数添加格式字符串来显示离散值。 可以使用以下格式化字符。

还定义了以下颜色缩写。

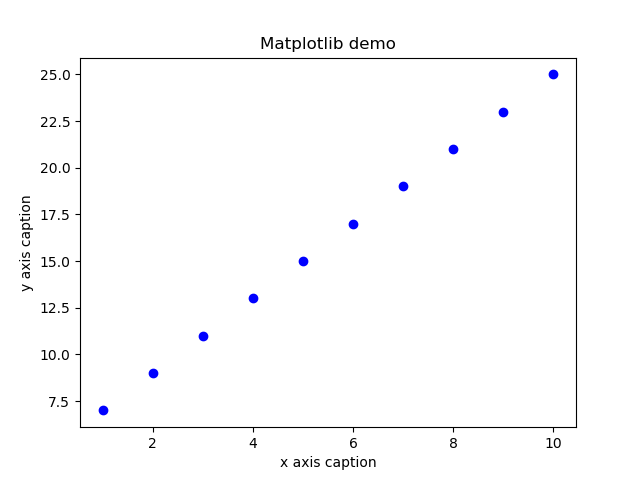

要用圆来代表点，而不是上面示例中的线，请使用 ob 作为plot()函数中的格式字符串。

import numpy as np
from matplotlib import pyplot as plt

x = np.arange(1, 11)
y = 2 * x + 5
plt.title("Matplotlib demo")
plt.xlabel("x axis caption")
plt.ylabel("y axis caption")
plt.plot(x, y, "ob")
plt.show()

中文显示

Matplotlib 默认情况不支持中文，我们使用以下简单的方法来解决：

首先下载字体（注意系统）：https://www.fontpalace.com/font-details/SimHei/

SimHei.ttf 文件放在当前执行的代码文件中：

import numpy as np
from matplotlib import pyplot as plt
import matplotlib

# fname 为 你下载的字体库路径，注意 SimHei.ttf 字体的路径
zhfont1 = matplotlib.font_manager.FontProperties(fname="SimHei.ttf")

x = np.arange(1, 11)
y = 2 * x + 5
plt.title("菜鸟教程 - 测试", fontproperties=zhfont1)

# fontproperties 设置中文显示，fontsize 设置字体大小
plt.xlabel("x 轴", fontproperties=zhfont1)
plt.ylabel("y 轴", fontproperties=zhfont1)
plt.plot(x, y)
plt.show()

绘制正弦波

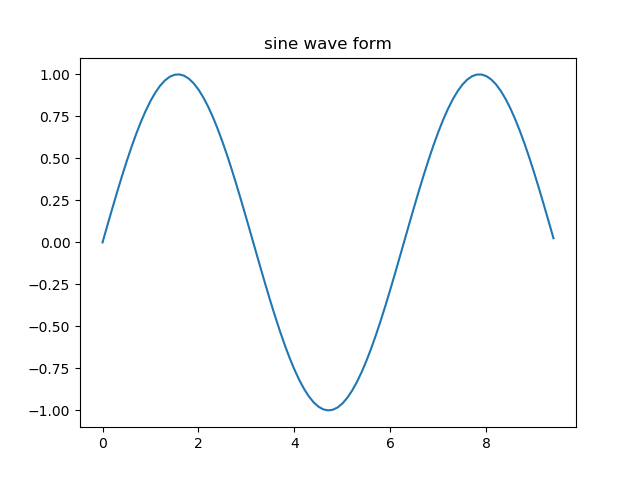

使用 matplotlib 生成正弦波图

import numpy as np
import matplotlib.pyplot as plt

# 计算正弦曲线上点的 x 和 y 坐标
x = np.arange(0,  3  * np.pi,  0.1)
y = np.sin(x)

plt.title("sine wave form")
# 使用 matplotlib 来绘制点
plt.plot(x, y)
plt.show()

subplot()

subplot() 函数允许在同一图中绘制不同的图形，如：绘制正弦和余弦

import numpy as np
import matplotlib.pyplot as plt

# 计算正弦和余弦曲线上的点的 x 和 y 坐标
x = np.arange(0,  3  * np.pi,  0.1)
y_sin = np.sin(x)
y_cos = np.cos(x)

# 建立 subplot 网格，高为 2，宽为 1
# 激活第一个 subplot
plt.subplot(2,  1,  1)

# 绘制第一个图像
plt.plot(x, y_sin)
plt.title('Sine')

# 将第二个 subplot 激活，并绘制第二个图像
plt.subplot(2,  1,  2)
plt.plot(x, y_cos)
plt.title('Cosine')

# 展示图像
plt.show()

bar()

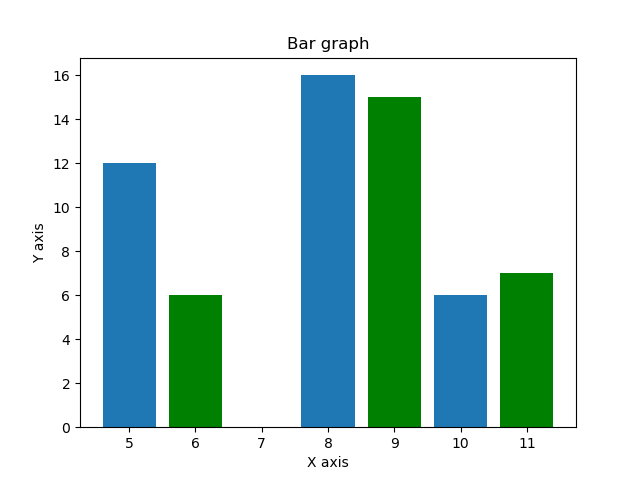

pyplot 模块提供 bar() 函数来生成条形图。如：生成两组 x 和 y 数组的条形图

from matplotlib import pyplot as plt

x =  [5,8,10]
y =  [12,16,6]
x2 =  [6,9,11]
y2 =  [6,15,7]
plt.bar(x, y, align =  'center')
plt.bar(x2, y2, color =  'g', align =  'center')
plt.title('Bar graph')
plt.ylabel('Y axis')
plt.xlabel('X axis')
plt.show()

numpy.histogram()

numpy.histogram() 函数是数据的频率分布的图形表示。 水平尺寸相等的矩形对应于类间隔，称为 bin，变量 height 对应于频率。

numpy.histogram() 函数将输入数组和 bin 作为两个参数。 bin 数组中的连续元素用作每个 bin 的边界。

import numpy as np

a = np.array([22, 87, 5, 43, 56, 73, 55, 54, 11, 20, 51, 5, 79, 31, 27])
np.histogram(a, bins=[0, 20, 40, 60, 80, 100])
hist, bins = np.histogram(a, bins=[0, 20, 40, 60, 80, 100])
print(hist)
print(bins)
# [3 4 5 2 1]
# [  0  20  40  60  80 100]

plt()

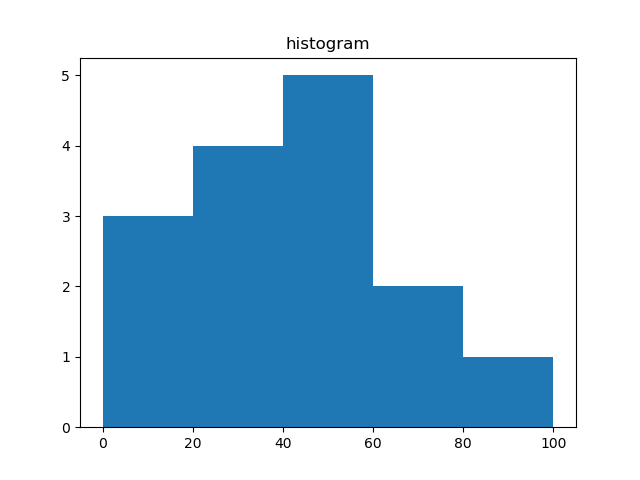

Matplotlib 将直方图的数字表示转换为图形。 pyplot 模块的 plt() 函数将包含数据和 bin 数组的数组作为参数，并转换为直方图。

from matplotlib import pyplot as plt
import numpy as np

a = np.array([22, 87, 5, 43, 56, 73, 55, 54, 11, 20, 51, 5, 79, 31, 27])
plt.hist(a, bins=[0, 20, 40, 60, 80, 100])
plt.title("histogram")
plt.show()
